در کارخانه‌های صنعتی، کیفیت هوای فشرده مستقیماً بر عملکرد تجهیزات، کیفیت تولید، هزینه‌های تعمیرات و طول عمر ماشین‌آلات تأثیر می‌گذارد. به همین دلیل انتخاب بهترین ترکیب کمپرسور، درایر و میکروفیلتر برای کارخانه‌ها یکی از مهم‌ترین تصمیمات در طراحی سیستم هوای فشرده محسوب می‌شود. اگر کمپرسور به‌درستی انتخاب شود اما هوای خروجی بدون خشک‌سازی و فیلتراسیون مناسب وارد شبکه شود، رطوبت، روغن، گردوغبار و ذرات معلق می‌توانند به تجهیزات پنوماتیک و خطوط تولید آسیب وارد کنند.
در یک سیستم استاندارد، انتخاب تجهیزات باید براساس میزان مصرف هوا، فشار کاری، نوع فرآیند تولید و کیفیت هوای موردنیاز انجام شود. استاندارد ISO 8573-1 نیز کیفیت هوای فشرده را از نظر ذرات جامد، آب و روغن دسته‌بندی می‌کند و به همین دلیل تنها انتخاب یک فیلتر با میکرون پایین نمی‌تواند پاسخگوی تمام نیازهای صنعتی باشد.
اگر هدف، دستیابی به یک سیستم مطمئن و اقتصادی باشد، همکاری با یک مجموعه متخصص مانند شرکت صنعتی بهینه سازان می‌تواند به انتخاب صحیح تجهیزات، طراحی اصولی مسیر هوای فشرده و کاهش هزینه‌های نگهداری کمک کند.
بهترین ترکیب کمپرسور، درایر و میکروفیلتر چیست؟
بهترین ترکیب کمپرسور، درایر و میکروفیلتر برای کارخانه‌ها یک نسخه ثابت و یکسان برای همه صنایع نیست. هر کارخانه با توجه به نوع تولید، میزان مصرف هوای فشرده، فشار موردنیاز و سطح خلوص هوا به تجهیزات متفاوتی نیاز دارد.
به‌صورت کلی، یک سیستم هوای فشرده صنعتی می‌تواند شامل کمپرسور، مخزن ذخیره هوا، جداکننده رطوبت، درایر، میکروفیلتر و فیلترهای تکمیلی باشد. کمپرسور وظیفه تولید هوای فشرده را بر عهده دارد، درایر میزان رطوبت هوا را کنترل می‌کند و میکروفیلتر برای حذف ذرات و آئروسل‌های بسیار ریز مورد استفاده قرار می‌گیرد.
انتخاب این تجهیزات باید به‌صورت یک مجموعه یکپارچه انجام شود. در واقع اگر یکی از اجزای سیستم ظرفیت مناسبی نداشته باشد، عملکرد کل مجموعه تحت تأثیر قرار خواهد گرفت.
چرا انتخاب صحیح سیستم هوای فشرده اهمیت دارد؟
هوای محیط دارای گردوغبار، رطوبت و آلاینده‌های مختلف است. این مواد وارد کمپرسور شده و در فرآیند فشرده‌سازی متراکم‌تر می‌شوند. علاوه بر این، تجهیزات و لوله‌کشی شبکه نیز می‌توانند ذرات، زنگ‌زدگی و آلودگی وارد جریان هوا کنند.
وجود رطوبت در خطوط هوای فشرده می‌تواند باعث خوردگی لوله‌ها، خرابی شیرهای پنوماتیک و ایجاد اختلال در فرآیند تولید شود. روغن و ذرات نیز در برخی صنایع می‌توانند کیفیت محصول نهایی را کاهش دهند.
به همین دلیل، بهترین ترکیب کمپرسور، درایر و میکروفیلتر برای کارخانه‌ها باید براساس یک بررسی مهندسی انتخاب شود، نه صرفاً قیمت خرید تجهیزات.
نقش کمپرسور در سیستم هوای فشرده کارخانه
کمپرسور مهم‌ترین بخش سیستم تولید هوای فشرده است. نوع کمپرسور، ظرفیت، فشار خروجی و نحوه کنترل آن باید براساس مصرف واقعی کارخانه انتخاب شود.
در بسیاری از کارخانه‌ها، کمپرسور اسکرو به دلیل قابلیت کارکرد مداوم و مناسب بودن برای مصارف صنعتی مورد توجه قرار می‌گیرد. البته نوع فرآیند تولید ممکن است استفاده از کمپرسورهای دیگر را نیز توجیه کند.
یکی از اشتباهات رایج، انتخاب کمپرسور تنها براساس توان موتور است. توان موتور به‌تنهایی مشخص نمی‌کند که کمپرسور برای کارخانه مناسب است یا خیر. دبی واقعی هوای تولیدی، فشار کاری و شرایط بارگذاری نیز اهمیت زیادی دارند.
برای انتخاب دقیق کمپرسور باید مشخص شود:
- مصرف متوسط هوای فشرده چقدر است؟
- حداکثر مصرف در ساعات اوج تولید چقدر خواهد بود؟
- فشار موردنیاز تجهیزات چند بار است؟
- کارخانه به کارکرد مداوم نیاز دارد یا مصرف متناوب دارد؟
- آیا در آینده ظرفیت تولید افزایش پیدا خواهد کرد؟
- کیفیت هوای فشرده موردنیاز در چه سطحی است؟
این اطلاعات به متخصص کمک می‌کند کمپرسور را متناسب با نیاز واقعی کارخانه انتخاب کند.
درایر چه نقشی در کارخانه دارد؟
هوای فشرده خروجی از کمپرسور معمولاً دارای رطوبت است. اگر این رطوبت به‌درستی کنترل نشود، می‌تواند در بخش‌های مختلف شبکه به صورت آب متراکم شده و مشکلات متعددی ایجاد کند.
وظیفه اصلی درایر کاهش رطوبت هوا و کنترل نقطه شبنم فشاری است. نوع درایر باید بر اساس شرایط محیطی و حساسیت فرآیند انتخاب شود.
برای بسیاری از کاربردهای عمومی، درایر تبریدی می‌تواند گزینه مناسبی باشد؛ در حالی که برای فرآیندهای حساس‌تر که به هوای بسیار خشک نیاز دارند، استفاده از درایر جذبی مطرح می‌شود. منابع فنی نیز برای دستیابی به کلاس‌های بالاتر کیفیت آب، استفاده از فناوری‌هایی مانند درایر جذبی را توصیه می‌کنند.
بنابراین هنگام طراحی بهترین ترکیب کمپرسور، درایر و میکروفیلتر برای کارخانه‌ها، ابتدا باید مشخص شود که چه میزان خشکی برای فرآیند موردنظر لازم است.
درایر تبریدی یا جذبی؛ کدام بهتر است؟
انتخاب بین درایر تبریدی و جذبی به نیاز کارخانه بستگی دارد.
درایر تبریدی معمولاً برای کاربردهای عمومی صنعتی که کنترل معمول رطوبت کافی است، انتخاب اقتصادی و کاربردی محسوب می‌شود. این نوع درایر با کاهش دمای هوا باعث جدا شدن بخشی از رطوبت و تخلیه آن می‌شود.
در مقابل، درایر جذبی برای کاربردهایی که هوای بسیار خشک موردنیاز است گزینه مناسب‌تری است. در صنایع حساس، خطوط تولید دقیق و برخی فرآیندهای دارویی، غذایی و الکترونیکی ممکن است نیاز به نقطه شبنم پایین‌تری وجود داشته باشد.
بنابراین نمی‌توان گفت یک نوع درایر برای تمام کارخانه‌ها بهترین است. بهترین درایر صنعتی همان مدلی است که با نیاز فرآیند، فشار کاری، دبی هوا و شرایط محیطی تناسب داشته باشد.

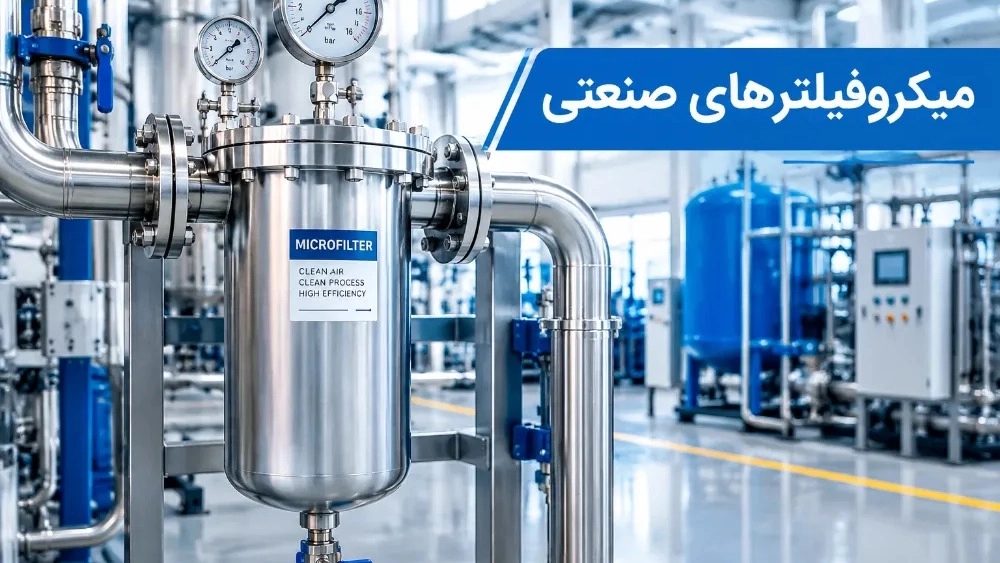

میکروفیلتر چیست و چرا اهمیت دارد؟
میکروفیلتر یا فیلتر هوای فشرده برای حذف ذرات بسیار ریز، آئروسل‌های روغن و برخی آلاینده‌های موجود در جریان هوای فشرده استفاده می‌شود.
یکی از نکات مهم این است که میکروفیلتر جایگزین درایر نیست. فیلترهای کوالسینگ می‌توانند قطرات مایع و آئروسل‌ها را جدا کنند، اما برای کنترل بخار آب و رسیدن به نقطه شبنم مشخص، استفاده از درایر ضروری است.
به همین دلیل، ترکیب مناسب تجهیزات معمولاً از چند مرحله تشکیل می‌شود تا هر بخش وظیفه مشخصی داشته باشد.
فیلتر کوالسینگ در سیستم هوای فشرده
فیلتر کوالسینگ برای جداسازی ذرات بسیار ریز و آئروسل‌های مایع مانند روغن و آب کاربرد دارد. در سیستم‌هایی که کمپرسور روغنی مورد استفاده قرار می‌گیرد، انتخاب صحیح فیلتر کوالسینگ اهمیت بیشتری پیدا می‌کند.
این فیلترها معمولاً در گریدهای مختلف انتخاب می‌شوند و باید براساس کیفیت هوای موردنیاز، دبی و فشار سیستم سایز شوند.
یکی از نکات مهم در انتخاب فیلتر، توجه به افت فشار است. فیلتر بسیار کوچک ممکن است در زمان افزایش مصرف، افت فشار زیادی ایجاد کند و در نهایت باعث کاهش فشار در نقطه مصرف شود.
آیا فیلتر ۰.۰۱ میکرون همیشه بهترین انتخاب است؟
خیر. انتخاب فیلتر نباید فقط براساس عدد میکرون انجام شود.
گاهی کاربران تصور می‌کنند هرچه عدد میکرون پایین‌تر باشد، فیلتر برای تمام کارخانه‌ها بهتر است. اما فیلتر باید براساس نوع آلاینده، دبی، فشار، کیفیت موردنیاز و افت فشار قابل قبول انتخاب شود.
راهنماهای تخصصی انتخاب فیلتر نیز تأکید می‌کنند که ظرفیت فیلتر باید براساس حداکثر دبی واقعی و فشار کاری تعیین شود و تنها توجه به درجه فیلتراسیون کافی نیست.
بنابراین متخصصان شرکت صنعتی بهینه سازان می‌توانند با بررسی شرایط کاری، فیلتر مناسب را از نظر دقت فیلتراسیون و ظرفیت انتخاب کنند.
ترکیب پیشنهادی تجهیزات برای کارخانه‌های عمومی
برای یک کارخانه با مصرف عمومی هوای فشرده، ساختار سیستم می‌تواند شامل کمپرسور، مخزن ذخیره، جداکننده رطوبت، درایر تبریدی و فیلترهای مناسب باشد.
در چنین سیستمی، هدف اصلی کاهش رطوبت، جلوگیری از ورود ذرات و روغن به تجهیزات و حفظ فشار مناسب در شبکه است.
در کاربردهای عمومی، استفاده از فیلتر اولیه و فیلتر کوالسینگ در کنار درایر می‌تواند کیفیت هوای مناسبی ایجاد کند. البته نوع و ترتیب دقیق تجهیزات باید براساس مشخصات کمپرسور و کیفیت موردنیاز تعیین شود. نمونه‌های صنعتی منتشرشده نیز ترکیب کمپرسور، درایر و فیلتر را برای دستیابی به کلاس‌های مختلف کیفیت هوای فشرده نشان می‌دهند.
ترکیب تجهیزات برای صنایع حساس
در صنایع دارویی، غذایی، الکترونیک و برخی خطوط رنگ و پوشش، کیفیت هوای فشرده اهمیت بسیار بالاتری دارد.
در این صنایع ممکن است حذف روغن، ذرات و رطوبت تا سطوح بسیار پایین ضروری باشد. در چنین شرایطی علاوه بر فیلترهای معمول، ممکن است فیلترهای دقیق‌تر، فیلتر کربن فعال یا کمپرسور بدون روغن مورد نیاز باشد.
فیلتر کربن فعال برای حذف بخارات روغن و هیدروکربن‌ها کاربرد دارد و در سیستم‌هایی که کنترل بخارات روغن اهمیت دارد، می‌تواند به عنوان مرحله تکمیلی استفاده شود.
در چنین پروژه‌هایی تعیین کلاس کیفیت هوای موردنیاز براساس ISO 8573-1 می‌تواند مبنای مناسبی برای طراحی سیستم باشد.
استاندارد ISO 8573-1 چه کمکی به انتخاب تجهیزات می‌کند؟
ISO 8573-1 کیفیت هوای فشرده را از سه منظر اصلی بررسی می‌کند: ذرات جامد، آب و روغن. هر یک از این آلاینده‌ها کلاس‌بندی مشخصی دارند و کلاس پایین‌تر نشان‌دهنده سطح خلوص بالاتر است.
این استاندارد به مهندسان کمک می‌کند به جای انتخاب تجهیزات به صورت حدسی، ابتدا کیفیت هوای موردنیاز فرآیند را مشخص کنند.
برای مثال ممکن است یک خط تولید معمولی به سطح متوسطی از کیفیت هوا نیاز داشته باشد، اما یک فرآیند حساس به هوای بسیار خشک و عاری از روغن نیازمند باشد.
به همین دلیل، بهترین ترکیب کمپرسور، درایر و میکروفیلتر برای کارخانه‌ها باید با کیفیت هوای موردنیاز فرآیند ارتباط مستقیم داشته باشد.
اهمیت ظرفیت دبی در انتخاب میکروفیلتر
میکروفیلتر باید بتواند حداکثر دبی عبوری از سیستم را بدون ایجاد افت فشار غیرمجاز تحمل کند.
اگر مصرف کارخانه 100 درصد ظرفیت فیلتر را در زمان اوج تولید اشغال کند، کوچک‌ترین افزایش مصرف می‌تواند باعث افت فشار قابل توجه شود. به همین دلیل بهتر است ظرفیت فیلتر با در نظر گرفتن شرایط واقعی و آینده کارخانه انتخاب شود.
علاوه بر دبی، فشار کاری و اندازه اتصالات نیز باید بررسی شود. یک سیستم فیلتراسیون مناسب باید ضمن حفظ کیفیت هوا، امکان عبور جریان موردنیاز کارخانه را نیز فراهم کند.
تأثیر افت فشار بر هزینه‌های کارخانه
افت فشار یکی از عوامل مهم در طراحی شبکه هوای فشرده است. اگر فیلتر یا تجهیزات تصفیه باعث افت فشار زیاد شوند، ممکن است کمپرسور برای تأمین فشار موردنیاز مجبور به فعالیت بیشتری شود.
این مسئله در طولانی‌مدت می‌تواند مصرف انرژی را افزایش دهد.
بنابراین انتخاب بهترین ترکیب کمپرسور، درایر و میکروفیلتر برای کارخانه‌ها فقط به کیفیت هوای خروجی محدود نمی‌شود؛ بلکه باید مصرف انرژی و هزینه بهره‌برداری نیز در نظر گرفته شود.
انتخاب تجهیزات براساس نوع صنعت
نیاز یک کارخانه تولید قطعات فلزی با نیاز یک واحد دارویی یا کارخانه صنایع غذایی یکسان نیست.
در کارگاه‌های عمومی ممکن است کنترل گردوغبار و رطوبت اهمیت اصلی را داشته باشد. در خطوط رنگ، وجود روغن و آب می‌تواند روی کیفیت پوشش تأثیر بگذارد. در صنایع غذایی و دارویی نیز کنترل آلودگی اهمیت بسیار بالاتری دارد.
به همین دلیل پیش از خرید تجهیزات باید نوع کاربرد هوای فشرده در هر بخش کارخانه مشخص شود.
اشتباهات رایج هنگام خرید کمپرسور و تجهیزات تصفیه
یکی از اشتباهات رایج، انتخاب کمپرسور صرفاً براساس قیمت اولیه است. تجهیزات ارزان‌تر در صورت مصرف انرژی بالا یا نیاز به تعمیرات بیشتر ممکن است در بلندمدت هزینه بیشتری ایجاد کنند.
اشتباه دیگر، انتخاب فیلتر بیش از حد کوچک است. این کار ممکن است در ابتدا مشکلی ایجاد نکند، اما در زمان افزایش مصرف باعث افت فشار شود.
انتخاب درایر بدون توجه به نقطه شبنم موردنیاز نیز یکی دیگر از خطاهای رایج است.
همچنین نباید از نگهداری و تعویض به‌موقع المنت‌های فیلتر غافل شد. افزایش آلودگی المنت می‌تواند افت فشار را بالا ببرد و عملکرد سیستم را کاهش دهد.
نقش شرکت صنعتی بهینه سازان در طراحی سیستم هوای فشرده
شرکت صنعتی بهینه سازان می‌تواند در مسیر انتخاب و طراحی تجهیزات هوای فشرده صنعتی، از مرحله بررسی نیاز کارخانه تا انتخاب تجهیزات مناسب در کنار مجموعه‌های صنعتی باشد.
مزیت اصلی یک انتخاب مهندسی این است که کمپرسور، درایر و میکروفیلتر به صورت جداگانه و بدون ارتباط با یکدیگر انتخاب نمی‌شوند؛ بلکه کل سیستم براساس نیاز واقعی کارخانه طراحی می‌شود.
در این فرآیند مواردی مانند ظرفیت مصرف، فشار کاری، کیفیت هوای موردنیاز، شرایط محیطی، افت فشار، قابلیت توسعه و هزینه‌های نگهداری قابل بررسی هستند.
اگر کارخانه به دنبال یک سیستم مطمئن و اقتصادی است، مشاوره تخصصی شرکت صنعتی بهینه سازان می‌تواند از خرید تجهیزات نامتناسب و هزینه‌های اضافی جلوگیری کند.
چگونه بهترین ترکیب کمپرسور، درایر و میکروفیلتر را انتخاب کنیم؟
برای رسیدن به یک انتخاب اصولی، ابتدا باید مصرف واقعی هوای فشرده اندازه‌گیری یا برآورد شود. سپس فشار موردنیاز، نوع آلاینده‌ها و کیفیت موردنظر مشخص شود.
در مرحله بعد باید فناوری مناسب درایر انتخاب شود. اگر نیاز به کنترل معمول رطوبت وجود داشته باشد، درایر تبریدی می‌تواند انتخاب مناسبی باشد؛ اما در کاربردهایی که نقطه شبنم بسیار پایین موردنیاز است، درایر جذبی بررسی می‌شود.
پس از آن، فیلترها براساس نوع آلودگی و دبی طراحی می‌شوند. در صورت نیاز به حذف بخارات روغن، مرحله کربن فعال نیز می‌تواند به سیستم اضافه شود.
در نهایت، تمام تجهیزات باید از نظر ظرفیت، فشار کاری، افت فشار و امکان سرویس دوره‌ای بررسی شوند.
نگهداری صحیح از کمپرسور، درایر و میکروفیلتر
حتی بهترین سیستم هوای فشرده بدون نگهداری منظم نمی‌تواند عملکرد مطلوبی داشته باشد.
کمپرسور باید طبق برنامه سرویس شود. درایر نیز باید از نظر عملکرد، تخلیه آب و شرایط کاری بررسی شود. فیلترها نیز به دلیل جمع شدن آلاینده‌ها باید در زمان مناسب سرویس یا تعویض شوند.
کنترل اختلاف فشار فیلتر می‌تواند یکی از شاخص‌های مفید برای تشخیص زمان تعویض المنت باشد. همچنین تخلیه صحیح کندانس و بررسی مسیرهای تخلیه اهمیت زیادی دارد.
نگهداری منظم علاوه بر حفظ کیفیت هوای فشرده، می‌تواند از توقف ناگهانی خطوط تولید جلوگیری کند.
بهترین ترکیب برای کاهش هزینه‌های انرژی
هزینه انرژی یکی از مهم‌ترین بخش‌های هزینه مالکیت سیستم هوای فشرده است. بنابراین هنگام طراحی سیستم نباید فقط قیمت خرید کمپرسور، درایر و فیلتر بررسی شود.
کمپرسور با ظرفیت متناسب، تجهیزات تصفیه با افت فشار کنترل‌شده و درایر مناسب می‌توانند به ایجاد یک سیستم کارآمد کمک کنند.
همچنین جلوگیری از نشتی در شبکه لوله‌کشی، کنترل فشار و سرویس منظم تجهیزات می‌تواند به کاهش اتلاف انرژی کمک کند.
یک سیستم بزرگ‌تر از نیاز واقعی نیز لزوماً بهتر نیست. انتخاب بیش از ظرفیت موردنیاز می‌تواند هزینه اولیه و هزینه بهره‌برداری را افزایش دهد.
جمع‌بندی
انتخاب بهترین ترکیب کمپرسور، درایر و میکروفیلتر برای کارخانه‌ها باید بر اساس نیاز واقعی هر واحد صنعتی انجام شود. کمپرسور وظیفه تولید هوای فشرده را دارد، درایر برای کنترل رطوبت و نقطه شبنم استفاده می‌شود و میکروفیلتر وظیفه حذف ذرات و آئروسل‌های مختلف را بر عهده دارد.
هیچ ترکیب واحدی برای همه کارخانه‌ها مناسب نیست. نوع صنعت، میزان مصرف هوا، فشار کاری، کیفیت موردنیاز، شرایط محیطی، میزان آلودگی و هزینه انرژی همگی در انتخاب تجهیزات مؤثر هستند.
استفاده از استاندارد ISO 8573-1 می‌تواند به تعیین دقیق‌تر کیفیت هوای موردنیاز کمک کند و انتخاب تجهیزات را از حالت حدسی خارج سازد.
در این مسیر، شرکت صنعتی بهینه سازان با رویکرد تخصصی می‌تواند به کارخانه‌ها در انتخاب و طراحی سیستم هوای فشرده، کمپرسور، درایر و میکروفیلتر متناسب با نیاز تولید کمک کند. انتخاب درست تجهیزات از ابتدا، علاوه بر افزایش کیفیت هوای فشرده، می‌تواند موجب کاهش خرابی تجهیزات، کاهش هزینه نگهداری و افزایش بهره‌وری خطوط تولید شود.
میکروفیلتر می‌تواند ذرات معلق، آئروسل‌های روغن و برخی آلودگی‌های موجود در هوای فشرده را کاهش دهد.
برای کاربردهای عمومی معمولاً درایر تبریدی کافی است؛ برای فرآیندهایی که به هوای بسیار خشک نیاز دارند، درایر جذبی مناسب‌تر است.
خیر. میکروفیلتر برای حذف ذرات و آئروسل‌هاست، در حالی که درایر وظیفه اصلی کنترل رطوبت و نقطه شبنم را بر عهده دارد.
